电机的绕组电阻如何测量,电机绕组直流电阻怎么测

直流电阻是电机绕组的重要参数。与电机绕组的设计、使用的漆包线材质、环境温度等多种因素有关。在电机检验和型式试验过程中，DC电阻检测是必不可少的项目；对于标准化生产的电机企业，电机绕组铁芯浸漆前会进行DC电阻测试，避免不合格要求。产品进入后续生产环节。DC电阻的测量也是电机测试的一个重要部分。通过对测量电阻值的分析，可以初步判断被测电机绕组的匝数、线径、并联绕组数、连接方式、连接质量是否符合要求，是否存在严重短路现象。绕组匝间电路故障。电机损耗和温升的计算中涉及到绕组的DC电阻，直接影响电机性能评价的效果。因此，绕组DC电阻的测量和测试应选择精度较高的测量仪器，测试数据的精度应更高。

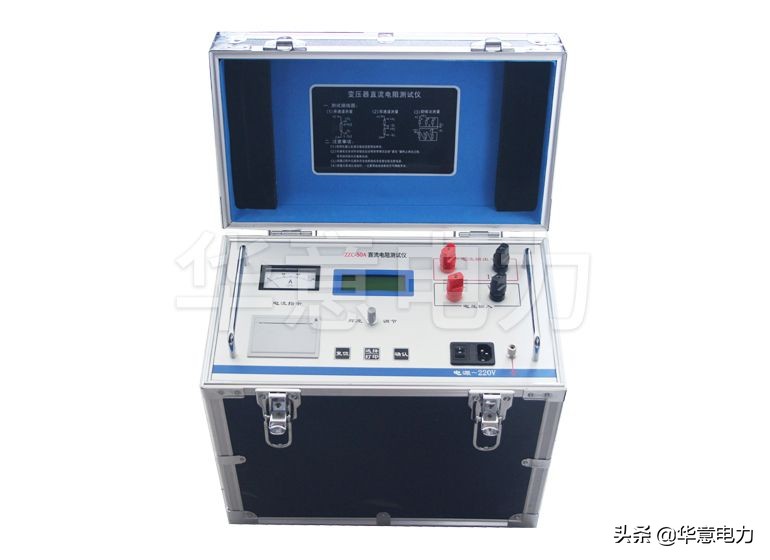

在电机试验中测量绕组的DC电阻时，DC电阻测量仪(如电阻测试仪、DC电桥等。)一般用于直接测量，有时也用电压电流法(一般不用)。

三相绕组DC电阻的测量

三相交流异步电动机和同步电动机的定子以及三相绕线式电动机的转子具有三相对称绕组。在国家电机标准中，规定了这些绕组的DC电阻的测量方法。测量时，应测量待测绕组的温度。如果电机实际上是冷的，环境温度可用于温度校正。在进行型式试验或其他需要精确结果的试验时，每相或每条线的电阻应测量3次，取3次的平均值作为测量结果。

相位电阻的直接测量

当电机的定子或转子的三相绕组全部从每相的始端和末端引出，或三相绕组已在电机中接成星形(Y形)，但中性点导体(中性点)也引出时，可分别测量每相的DC电阻。

测量线路电阻。

当电机定子和转子的三相绕组在电机内部用星形(Y)或三角形()连接时，只测每两个外电阻(即线电阻)。可以测量线路末端，然后用公式换算出相应的相阻。

线电阻到相电阻的转换

如果绕组的相电阻为R相，线电阻为R线，则可根据串并联电阻原理计算线电阻。

将线电阻转换为相电阻。

电机绕组星形连接时，示意图如图1所示，R线=2R相。

电机绕组成角时，原理图如图2所示，R线=2R相/3。

线路电阻转换阶段

电阻不同接线方式下的相电阻转换为线电阻的公式可以进行数学转换。

电机绕组星形连接时，原理图如图1所示，R相=0.5R线。

电机绕组成角时，原理图如图2所示，R相=1.5R线。

不同温度下电阻值的转换

一般来说，金属导体的DC电阻与其温度有固定的关系。该关系表示为：

R1=R2(K t1)/(K t2)………… (1)

式中：t1时的R1 - DC电阻()；

t2时的R2 - DC电阻()；

K-常数(0时导体电阻温度系数的倒数)，铜绕组K=235，铝绕组K=225。

不同测试条件下的电阻标准

在型式试验报告中，将根据电机绝缘等级的不同给出电阻率值。比如B级绝缘电机的电阻是75，F级绝缘电机的电阻是95，H级绝缘电机的电阻是105。在检验和试验评定标准中，习惯上给出20时的电阻，当温度有偏差时，可按公式(1)换算。
