单相电机的电容接线(单相电机如何选配电容)

单相电动机一般指由单向交流电源供电的小功率单相异步电动机。电源为AC220V V，这种电机的定子上通常有两组线圈，分别是主绕组和辅助绕组。主绕组线的横截面积相对较大，辅助绕组线的横截面积相对较小。主绕组的电阻小于辅助绕组的电阻。必须串联一个合适的电容器才能使电动机工作。

单相电机接线图和矢量图

1.分相启动类型，如下图所示。用于小功率的单相电机，如排气扇、洗衣机、鼓风机等。主绕组和辅助绕组连接在一起。电机引出三条线，只需要一个电容。

接线步骤：用万用表测量三根导线中每两根导线的电阻值。电阻值最大的一组接在电容上，火线接在电容的一端，零线接在单独的线上。如果需要反转，将火线连接到电容器的另一端。

2.对于大功率的单相电机，主副线圈是分开的，需要两个电容，一个启动电容，一个运行电容。电机静止时，离心开关打开，启动电容参与供电后的启动。当转速达到额定值的70%-80%时，离心开关断开，运行电容参与运行工作。这种连接方式常用于空气压缩机、切割机等负载较大且不稳定的电机。

接线步骤：

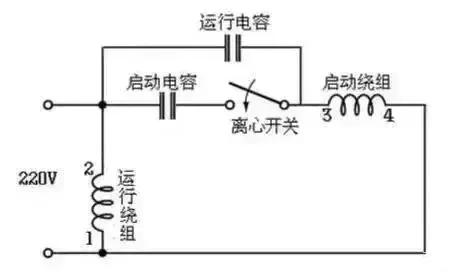

对于大功率单相电机来说，两个绕组是分开的，加上离心开关，导致六条线。如下图，Z1Z2辅助绕组电阻最大，U1U2次之，V12为离心开关。将启动电容器连接到端子Z12，将运行电容器连接到端子V1Z1、U1V1和Z2U2，并将两条电源电缆分别连接到端子Z2和V1。如果需要反转，可以改成U1Z2和V1U2。

电容器的选择

1.电容器电压选择

耐压公式UC1.5U如果U=220，那么1.5 220=330V，通常会选用400V或450V的电容。

2.电容器容量的选择

2.1只有一个电容器的单相电机

电容的计算公式

C=1950I/Ucos

=1950P0.65220^2

0.026便士

2.2使用电容器，启动时投入运行，正常运行后断开，使用离心开关或转换开关。

启动电容的计算公式

CQ=3500Icos/U

=3500P0.65220^2

0.047便士

2.3带两个电容器的单相电机

工作电容的计算公式

CY=1200Icos/U

=1200P0.65220^2

0.016便士

启动电容的计算公式

CQ=2.5年

一般起动电容是运行电流的2 ~ 3倍。一般服用2.5倍。

2.4一般情况下，单相电机的运行电容也可估算为每100 w 2 ~ 3UF。启动电容是运行电容的2到3倍，通常是2.5倍。

电机的电容选择对电压有严格的要求，必须大于等于电机电压的1.5倍。20伏的电压通常不低于400伏。电容器的容量。要求不是很严格，启动电容通常是运行电容的2到3倍。容量太大，电流就会太大，对电机非常不利。
