变频电机散热风扇如何正确接线？

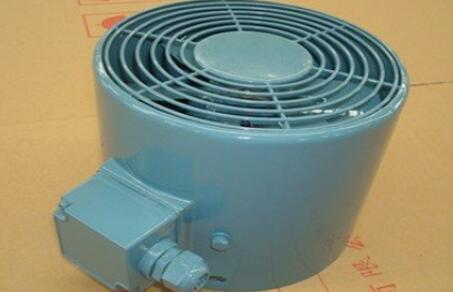

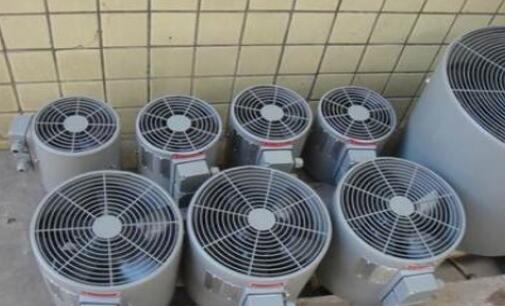

变频电机一般采用强迫通风冷却，主电机散热风扇是使用独立的电机驱动，专门的冷却风扇电机，也就是说散热风扇为380V，50HZ工频电源独立供电，该风扇的动力来自于单独的电源，不能从主电机出线。

变频电机散热风扇正确的接线方法

1、星形接法

接线方法一般为星形接法，变频电动机散热风扇的接线方法与普通电机的接线方法相同，没什么差异之处，但不能和电机并接。

2、接线顺序

变频电机的主电机是通过接变频器来带动的，散热风扇是应当接在工频电源上的，再在散热风扇上连接一个变频器的控制线，这样话电机一启动散热风扇就会一同转动了。

3、风扇位置

控制柜要预留足够空间摆放风扇，风道位置要设计合理，所有进风口要设置防尘网，排风通畅，避免在柜中形成涡流，在固定的位置形成灰尘堆积。

变频电机散热风扇的接线过程需要特别注意

如果散热风扇与电机并联，主电机不是在额定频率附近运行的话，风扇电机速度与频率成正比，风量与风机速度的平方成正比，那么转速基本上与电机转速差不多。

会造成在低频的情况下，散热风扇为低转速，风量不足，是没有办法散热的，电机的散热效果就会大打折扣，这与普通电机的风扇直接装到电机轴上没什么区别了。

再者散热风扇接在变频电源供电线上，甚至很容易烧掉电机。简单来说不论前面的电机转速是多少，风扇都是50HZ对应的。

散热风扇是关键部件，其品性质量上的可靠性尤为重要，这会直接在日后设备的正常运行中有着很大的影响，也会直接影响到机器设备的工作使用寿命，那么选择专业度高、质量过关的散热风扇供应商，也是至关重要的。了解更多电机专业知识及技巧，可加入电机行业内qq群136274082，业内专业老师傅解答。
