带图看懂电机刹车整流器接线图

什么是刹车电机呢?刹车电机是完全封闭的自带风扇降温系统，属于鼠笼型电机，并且附带直流电磁铁制动器的异步电机。制动方式是失电制动，制动电源由接线盒内的整流器供给。

了解刹车电机的特点

刹车电机最主要的要求是高精准度，刹车电机的特点是快速制动、准确定位、安全性和可靠性、可更换使用、简单结构、简单更换和维护等。

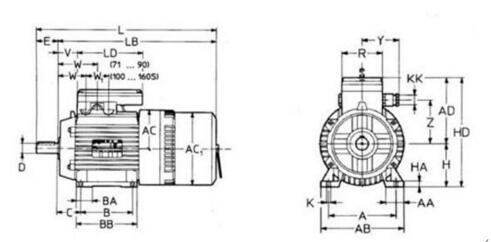

刹车电机的后方有电磁抱刹。当电机被供给电源时，它又被接通电源并关闭。此时不制动电机。电机切断电源后，电磁抱刹也会切断电源。电磁抱刹因弹簧的作用而停止电机。

如上图可见全桥的两个AC输入端连接到电机的任意两个输入端，输入380V AC与电机同步连接，两个DC输出端连接到制动励磁线圈。工作原理是当电机接通电源时，线圈的直流功率产生吸引，将两个摩擦面分离到尾部，电机自由旋转，反之电机则由弹簧回流力制动。根据电机功率，线圈电阻为数十至几百欧姆。

了解刹车整流器的特点

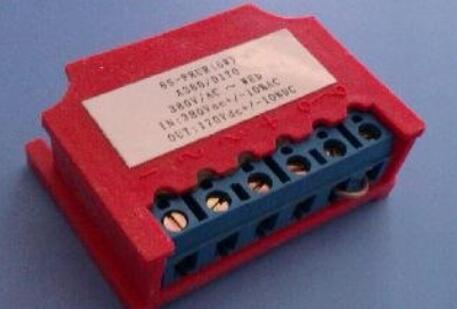

刹车整流器是一个整流装置，可以看作是将交流电转换为直流电的装置，主要具有两个功能：一是将交流变成直流;二是经滤波后供给负载。

电机刹车整流器接线图

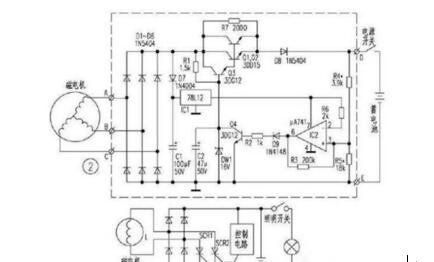

装置的电路如上图所示：磁性的输出交流电由二极管D1至D6整流后成为脉动的直流电压，以两种方法输出。一种是由Q1至C2构成的典型晶体管串联电压稳定电路，输出电压稳定后16V的电压，经由D8对电池充电。另一方面，由D7分离，由C1滤波，由IC1稳定化，得到12V的DC稳定电压，作为向运算放大器IC2供给电力的基准电压，经由电阻R6与IC2的销轴销连接，电池电压由R4、R5分压，作为比较电压，作为IC 2被发送到③脚。电池电压不满14时。当电压为4V时，施加到IC2③脚的比较电压比12V基准电压低，运算放大器的输出低电平，Q4被切断，Q1至Q3正常输出16V的电压。

经过文字以及对电路图片的讲解是否对电机刹车整流器装置更加的了解，并且有了更加深入的印象以及认识了呢?电路错综复杂，但一条条理清思路后将会是豁然开朗。了解更多电机专业知识及技巧，可加入电机行业内qq群136274082，业内专业老师傅解答。
