让我用最简单易懂的方式解释一下DC电机和交流电机的工作原理和区别。

上图是DC汽车最简单的物理模型。

工作原理：

1.DC电源电流沿电源正极流向左电刷，电刷与换向器相互摩擦。电流通过左换向器(也叫换向器，这种电机有左右换向器)流入线圈，从线圈右侧流出，通过右换向器和右电刷流回电源负极，形成闭合回路。

2.因为线圈处于主磁极(图中的N和S)的磁场中，线圈会受到电磁力的作用。由于线圈两侧电流方向不同(左边电流流入，右边电流流出)，线圈两侧受到大小相同方向相反的电磁力，刚好形成电磁转矩。在电磁转矩的拉动下，线圈开始旋转。当DC电机中的线圈嵌入转子槽中时，电机开始旋转。

3.左、右换向片随转轴转动，而电刷是固定的。旋转一圈后，右线圈到达左侧，左线圈到达右侧。但由于换向片的存在，现在左线圈中的电流与原来左线圈中的电流方向相同，所以电磁力的方向不变，右线圈也是如此。所以从空间上看，同一位置的线圈侧电磁力方向始终不变，保证了电机的循环转动。

4.但是对于一个线圈来说，线圈旋转到不同的位置，磁场是不一样的，导致线圈上的电磁力一直在变化，所以线圈旋转不稳，忽快忽慢。因此，可以安装更多的线圈，以确保线圈受力均匀稳定。

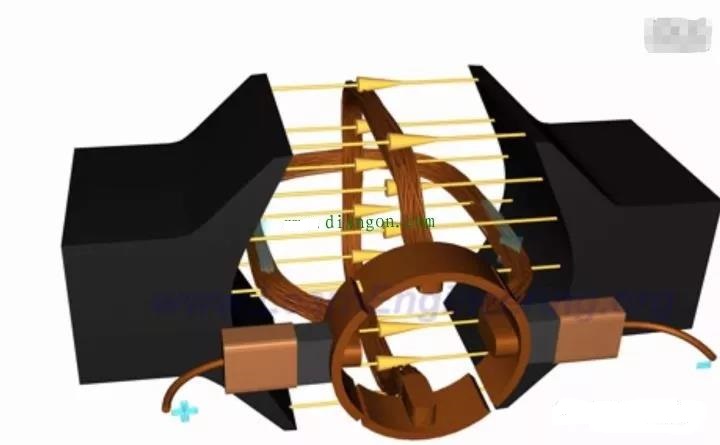

所以就有了这个，

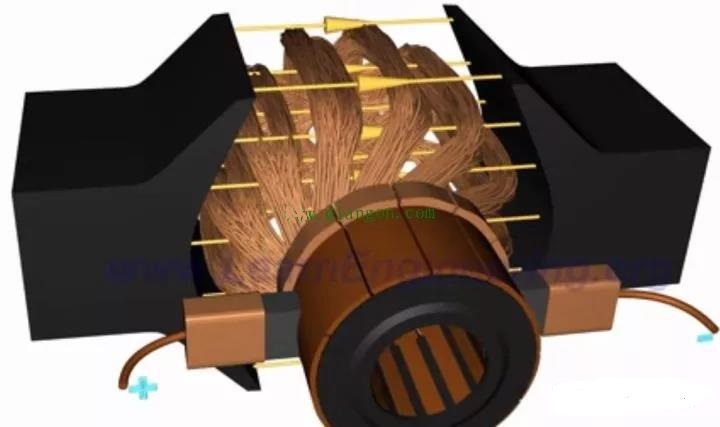

甚至这样的电机模型。

况且外面的两个磁极其实是励磁线圈产生的电磁铁。小型电机有永磁体，稍大的用电磁铁。

模型是模型，但真正的电机转子是这个样子的。

让我们来谈谈交流电机：

交流电机分为同步电机和异步电机，同步电机主要用作发电机，异步电机主要是电动机。我来说说异步电机。异步电动机因其结构简单、价格低廉、维护方便、运行可靠而得到广泛应用。

交流电机虽然结构简单，但其工作原理其实比DC电机要复杂一点，更难理解清楚。

三相对称交流电施加到交流电机的定子上。如上图所示，定子不动，只靠电流的变化就能产生旋转的复合磁场。这个磁场就像一块绕着定子旋转的磁铁。

有了这个旋转磁铁，一切都会变得简单。只要在定子内部放一个闭合线圈，这个闭合线圈中就会感应出电动势和电流，产生电磁力，闭合线圈就会旋转。

也可以理解为定子上有一块旋转的磁铁，转子的闭合线圈由于感应实际上变成了电磁铁。当外部电磁铁旋转时，它将与内部电磁铁一起转动，因此交流电机的转子将转动。

定子磁场的旋转速度称为同步速度，里面的转子实际上是被定子磁场拉动旋转的，所以它的速度会比定子磁场的速度慢，所以称为异步速度。异步电动机因此得名。

交流电机的转子只是几个简单的闭合线圈，或者闭合导体，像一个鼠笼，所以也叫鼠笼异步电机。

此外，由于转子内部的电动势和电流是由定子磁场感应产生的，所以异步电动机也叫感应电动机。所以三相交流异步电动机有很多名称：交流电机、异步电机、感应电机。都在说，只是从不同的角度给他们起了名字。
