电路中使用的整流电路可以说是整流桥搭建的桥式整流电路，但是对于初学者来说，桥式整流电路的工作原理很难理解。这一次，我来详细告诉你。为了方便理解，先说第一个整流电路，也就是半波整流。示意图如下。

在这个半波整流电路中，变压器输出交流电。如果上端电压为正，此时整流二极管导通，电流流过负载再回到变压器的下端。相反，如果变压器的下端为正，根据二极管的单向导通，此时整流二极管关断，因此没有电流从负载流出。从整个工作周期来看，只有正半周电流可以流过负载，下图的电压波形可以很好的反映这个整流过程。

虽然这个电流还不到没有二极管时的一半，但根据DC的定义，可以判断此时交流电已经变成了DC(这里DC分为脉动DC和稳流，整流中的DC一般指脉动DC)。

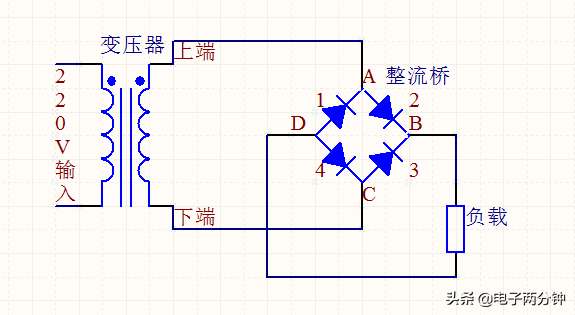

如果了解了第一种整流电路(半波整流)，就很容易理解第二种整流电路(桥式整流，示意图如上图所示)的原理，同样是利用二极管单向导通。为了详细分析每个工作过程，我做了六张图。先来看看第一个，假设变压器输出端上端为正，电流从上端流入，当到达A点时，很明显二极管1是处于反向截止状态，二极管2能正向导通。。

二极管2导通后，电流会从B点流出，流过负载到达D点，乍一看二极管1和二极管4都可以导通，事实上A点电压是大于D点电压，这是由于负载分担了很高的电压，导致D点电位降低，因此二极管4导通，而二极管1截止。

当二极管4导通后，电流会从C点流出，回到变压器的下端，所以一直工作了半个周期。

再分析半个周期，当变压器输出下端为正，电流会从下端流入，到达C点，通过上面的分析也很容易看出来二极管4处于截止状态，二极管3导通。。

二极管3导通后，电流会从B点流出，经过负载到达D点，同样由于电源电压大部分都加在负载上了，导致D点电位降低并且小于C点，所以二极管4处于反向截止状态，二极管1导通。

二极管1导通后，电流从A点流出，回到变压器上端。

这里，分析在一个工作循环中完成。对于家用电来说，这个周期时间很短，只有0.02秒，但是这个过程是重复的。如果看电压波形，从下图可以明显看出，交流输出的波形电压中小于零的部分都变成了正的，而第一种整流电路(半波整流)是不存在的。因此，桥式整流电路具有输出纹波小、对滤波电容容量要求小、功率利用率高的优点。
