电动机绕组阻值的粗略检测

绕组是电机的主要部件，在实际应用中损坏概率比较高。测试时，一般可以用万用表的阻值进行粗略测试，也可以用通用电桥进行精确测试，从而判断绕组是否有短路或短路故障。

普通DC电机通过电源和换向器向绕组供电。这种电机有两个引脚。测试时，将万用表的红色和黑色表笔放在DC电机的两个引脚上，测试其电阻。DC电机绕组的电阻值相当于一个电感线圈的电阻值，其值应该是一个固定值。当测试一些小功率DC电机时，它们会由于万用表中的电流而转动。

判断DC电机本身性能时，除了检测绕组电阻外，还需要测量绝缘电阻(参考已发表的文章《如何用摇表连接变压器和电机的绝缘电阻？)进行测试。

如上图所示，被测电机为单相电机。通过检测两根导线之间的电阻值，可以得到三个电阻值R1、R2、R3的关系，两个值之和应该等于第三个电阻值(R1R2=R3)。如果三个电阻值中的任意一个为无穷大，说明绕组存在开路故障。

如果被测电机是三相电机，检测两个引线之间的电阻值，三个电阻值之间的关系应该相等(R1=R2=R3)。同样，如果任一电阻值为无穷大，则意味着绕组中存在开路。

万用电桥精确测量电动机绕组阻值

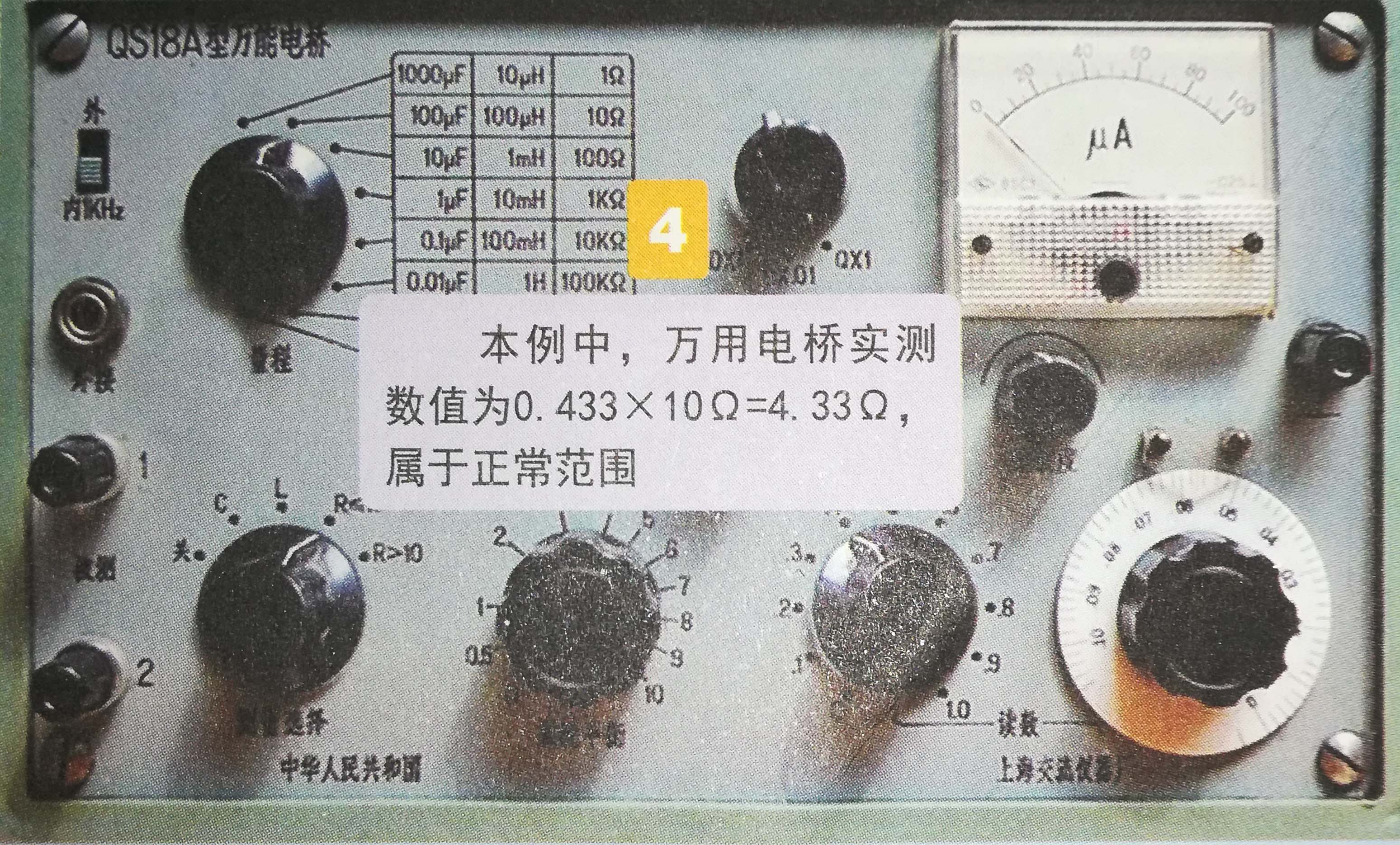

通用桥

当我们大量购买电机时，可能需要有效地测试电机的制造工艺和性能。用通用电桥测试电机绕组，即使绕组电阻值之间的微小偏差也能发现。测试步骤如下：

如果三相绕组的电阻值明显不同，则绕组中可能存在短路或开路。如果电阻值偏差较大，说明电机的绕组已经损坏。
