变频器接线原理讲解(变频器的接线原理图)

通过简单易懂的方式，您可以快速了解变频器的接线和原理：

本文综合了各方信息和个人理解：

这是三菱变频器的接线图，3相380V变频器：常见的部分后面会详细分析讲解！这样更有利于消化。当连接不同的变频器时，请参考说明书。

类型泄漏逻辑：

来自网络

先说主电路部分，先说电源输入和逆变器输出；

来自拦截

三相电源线L1、L2、L3或R、S、t。电机的一部分连接到U、V和W，然后接地端子接地。(这里需要注意的是，变频器的接地必须连接到变频器的专用接地端子上)

可以这样理解，主电路电源有三相380V，变频器有信号时，电机U、V、W通电，电机工作。

二。控制回路部分：开关控制变频器

逆变器内置一个跳线开关，用于切换汇漏型和源源型。

1、什么是变频器漏电逻辑？

当电流从信号输入端流出时，信号变为ON，这是一个漏极逻辑。信号端子SD是公共端子

捕捉图片，泄漏逻辑

示例：开关按钮正反向连接，其他端子也是如此。

按图接线后，将参数Pr.79设置为2(外部运行模式)，启动信号由外部端子(STF，STR)输入

按SB1向前启动电机，按SB2向后启动电机。

例：(PLC继电器输出)PLC控制变频器正反转。

PLC是继电器输出。

因为PLC继电器的输出，这里可以把PLC想成是一根线，SD是公共端。当PLC的输出端Y001有输出信号时，形成回路，电机正转。Y002输出时，电机反转。

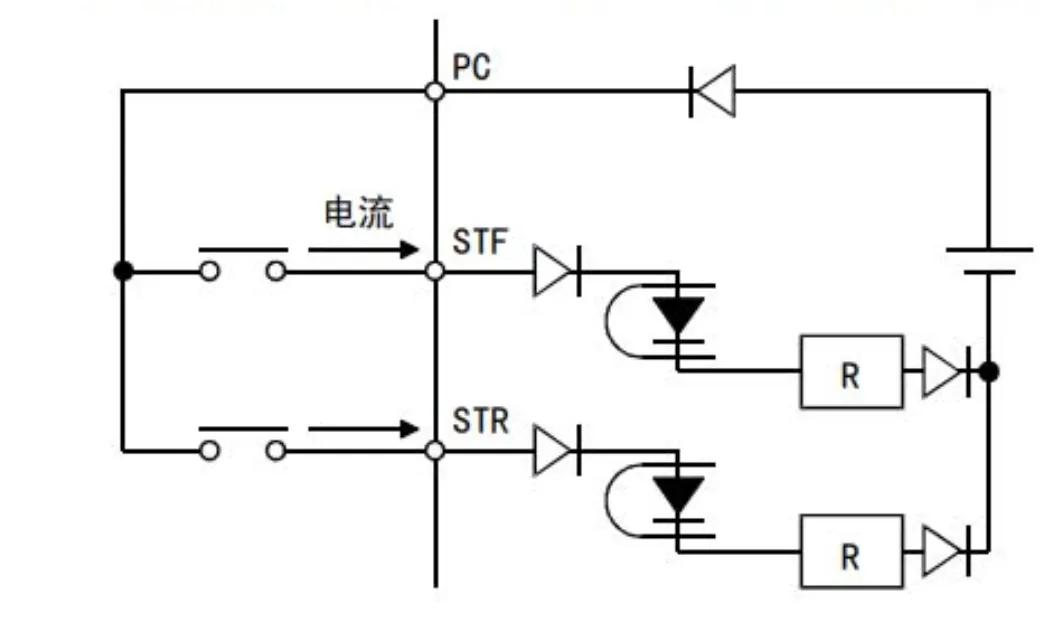

源逻辑：

2.什么是反相器源逻辑？

当电流流入信号输入端时，信号变为ON，这是源逻辑。接触端子PC是公共端子。

捕获图片，源逻辑

[1]当PLC晶体管输出模块控制变频器的接线时：

如前所述，晶体管的输出应连接到DC电源。

所以PLC晶体管输出模块控制变频器时，公共端接PC端(DC24V电源，外接电源晶体管公共端)。

提醒一下，刚入门的时候不要看太多接线模式。记住常用的接线方式，分析清楚。然后慢慢深入。

三。模拟输入端子：

10外部连接频率设定器时，频率设定电源用作端子。

2频率设置(电压)输入DC0-5V(或0-10V)

5是公端。

4频率设置(电流)输入DV4-20mA

1.通过改变端子电压和电流的输入值来改变电机的速度。

2.将这些端子连接到PLC模拟量的输出端子上，因为模拟量是一个连续变化的量，这样利用PLC模拟量控制就可以实现电机的无级变速。

示例：电位器接线，如下图所示：(旋转电位器按钮可以控制电机转速)

截取

示例：当(电压)PLC的模拟输出模块连接到变频器时，V连接到2，V连接到5(公共端子)。

网络拦截，输出模块控制变频器，只接2和5。

1.通过模拟输出模块，在2和5之间产生0-5V或0-10V的模拟电压来控制电机转速。

2.由于模拟量是一个连续变化的量，采用PLC模拟控制可以实现电机的无级变速。

四。继电器输出(或晶体管输出)总是连接到报警。

a常开点、B常闭点、C公共端子实际上是继电器的常开点和常闭点。您可以通过PR.192参数更改ABC继电器的动作功能。

比如如图所示，变频器运行异常时，A、C打开，输入X001 ON控制程序。
